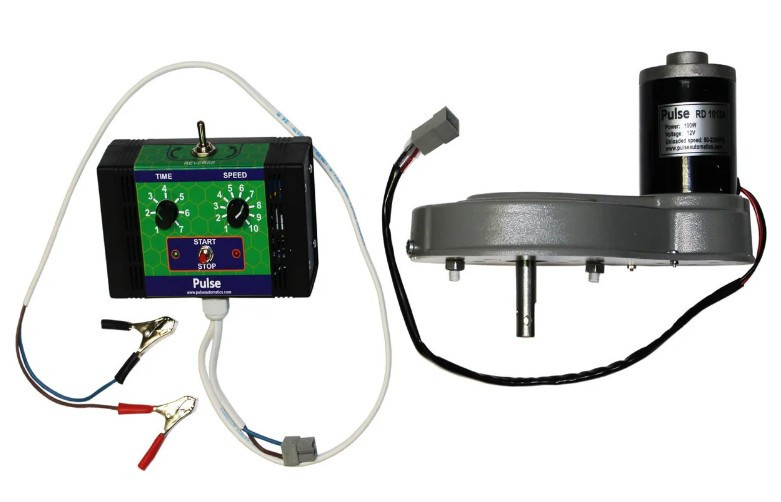

Електропривід для редукторних медогонок, 12В, 100Вт

Електропривод дозволяє значно знизити трудовитрати при відкачуванні меду, механізуючи одну з найбільш енергетично витратних робіт - обертання медогонки.
Має цифровий екран.
Після закінчення роботи програми привід сповіщає про зупинення звуковим сигналом.
Є функції реверсу, плавного старту, ручної і автоматичної відкачування.

Електропривод призначений для установки на медогонки з редукторним приводом (АВВ-100, НТЦ Чарунка, Завод-Фірма Вісь, радянські медогонки з редуктором закритого типу).
Можна використовувати на медогонках хордиального і радіального типу.
У хордиальных медогонках максимальне навантаження 6 рамок Дадан. Максимальний діаметр радіальної медогонки - 720 мм.

Технічні характеристики:

Диаметр валу: 14 мл
Потужність - 100Вт
Робоча напруга - 12В постійного струму
Сила току - 8А
Діапазон швидкості обертання 50-220 об/хв
Напрям обертання - за годинниковою і проти годинникової
Ступінь захисту: IP20
Робоча температура: +5...+45⁰С
Режими роботи: ручний і автоматичний
Джерела живлення: автомобільний акумулятор 12В, або блок живлення потужністю не менше 100Вт, 8А. Краще блок живлення вибирати з запасом, так як пусковий струм може перевищувати 8 ампер.

Важливо:
- НЕ використовувати малопотужні блоки живлення (менше 100Вт), або з іншим вихідним напругою
- НЕ використовувати ЗАРЯДНІ СТАНЦІЇ
- НЕ використовувати саморобні блоки живлення.

Якщо пульт управління вийде з ладу після використання невідповідного джерела живлення, це НЕ Є ГАРАНТІЙНИМ ВИПАДКОМ. Для ремонту пульта звертайтеся до виробника.

Гарантія 36 місяців.

Встановлення приводу і пульта управління
1. Зніміть редуктор ручного приводу з траверси медогонки. Для цього необхідно відпустити болт, який затискає вал редуктора у втулці ротора, і відкрутити дві гайки, які кріплять редуктор до траверсі. Якщо на траверсі є підшипник, його необхідно демонтувати.
2. Встановіть мотор-редуктор на траверсу (мотором в бік блоку управління, якщо він вже встановлений, або отворів для нього). У разі, якщо на Вашої медогонки отвору не збігаються з шпильками приводу, необхідно просвердлити нові строго по центру траверси. Відстані між центрами шпильок 100 мм. Надійно зафіксуйте редуктор гайками.
3. Зафіксуйте вал приводу з валом медогонки болтом. На валу привода для цього отфрезерована площину.
4. Переконайтеся, що після установки приводу ротор медогонки обертається вільно, без явних шумів і зусиль.
5. Установите пульт управления на обруч медогонки. Отверстия для монтажа необходимо просверлить. Перед тем, как сверлить, убедитесь, что расстояние от двигателя до пульта позволяет выполнить их соединение.

Сброс настроек: в случае сбоя работы программ, или некорректной работы привода его необходимо "перезапустить". Для этого надо по очереди нажать кнопки по одному разу слева направо в верхнем ряду, затем в такой же последовательности в нижнем ряду. Это вернет заводские настройки.

Управление приводом:

Кнопка "Стоп" останавливает привод в любом режиме работы.

Має ручний привід і 9 автоматичних режимів роботи. За замовчуванням включений ручний режим (Р-О).
У ручному режимі можна самостійно виставляти таймер зворотного відліку і швидкість обертання ротора відповідними кнопками. Після установки параметрів потрібно натиснути кнопку "Старт". Цифровий дисплей після старту відображує час роботи.

Чтобы поменять режим, необходимо одновременно зажать две кнопки регулировки скорости. Далее кнопками таймера выбрать нужный режим, и кнопкой "Старт" подтвердить выбор.
В верхней части лицевой стороны привода расписаны параметры автоматических режимов (от Р-1 до Р-9).
Верхняя строчка - наименование режимов (от Р-1 до Р-9). В следующих строчках - по два числа. Первое - скорость вращения в % от максимальных, и время работы на этой скорости в минутах.
Каждая строчка соответсвует циклу работы.
Например, программа Р-9:
Р-9
75-2 - первый цикл со скоростью 75%, длится 2 минуты.
100-2 - другий цикл зі швидкістю 100%, триває 2 хвилини.
100-2 - третій цикл зі швидкістю 100%, триває 2 хвилини, реверс.
