Медогонка 4-х рамкова автоматична, нержавіюча сталь AISI 304, на підставці D-800 mm

Медогонка складається з наступних основних частин: бак із краном для зливу меду (1), підставка (2), електричний привід (3), ротор із касетами для рамок (4), блок керування (5). Верхня частина пристрою накрита прозорою кришкою з оргскла.

Ротор обертається за допомогою пасової передачі, що під’єднана до електродвигуна, розташованого в нижній частині конструкції. Двигун працює на постійному струмі 12 В. Живлення можна подавати або через трансформатор-випрямляч від мережі 220 В, який встановлений у нижній частині медогонки, або від 12-вольтового акумулятора (до блоку керування під’єднуються дроти через клеми знизу).

Касети з рамками автоматично розміщуються в пасивному положенні по радіусу до центру. Під час обертання ротора вони змінюють положення відповідно до напрямку його руху. Обрати режим роботи можна за допомогою кнопок на пульті керування

Габаритні розміри:

Висота - 1105 мм

Ширина - 840 мм

Діаметр баку - 800 мм

Кран - нержавійка

Перед запуском необхідно ретельно вимити пристрій гарячою водою і просушити. Встановити на рівну горизонтальну поверхню. Перевірити надійність кріплень і, при потребі, підтягнути їх. Після під’єднання живлення до блоку керування (від джерела або двох послідовно з’єднаних акумуляторів через перехідник), необхідно дотриматися правильної полярності — інакше привід не працюватиме. Далі на пульті вибрати один із режимів: ручний «Р0», автоматичні (Р1–Р6) або програмований «Р7». Для запуску натиснути кнопку «СТАРТ/СТОП» (при закритій кришці).

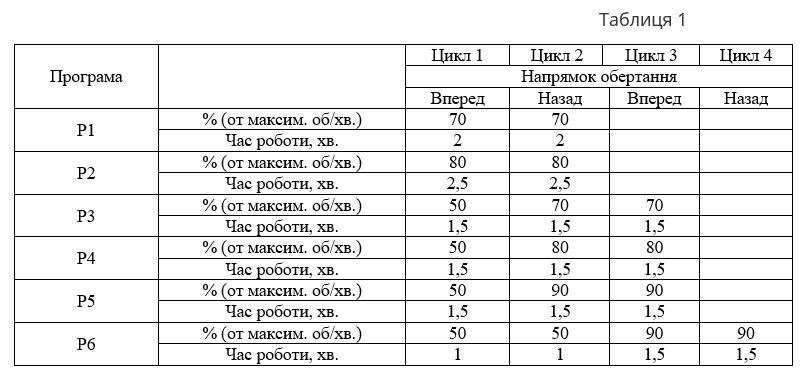

Пульт керування підтримує 8 режимів роботи: ручний, шість попередньо заданих та один програмований. Деталі фіксованих програм наведені в таблиці 1.

Максимальна швидкість обертання ротора – 160 обертів за хвилину.

Програми Р1–Р2 мають по два цикли, Р3–Р4 – по три, а Р5–Р6 – по чотири. У кожному циклі відбувається поступове прискорення до визначеної швидкості, витримка часу (згідно з таблицею), плавне гальмування до повної зупинки і, якщо потрібно, реверс. Час розгону й зупинки не враховується в загальний час циклу.

Після запуску програми кнопки «ПРОГРАМА» і «РЕВЕРС» тимчасово недоступні. Всі дії, такі як натискання кнопок або початок і завершення роботи, супроводжуються коротким звуковим сигналом.
